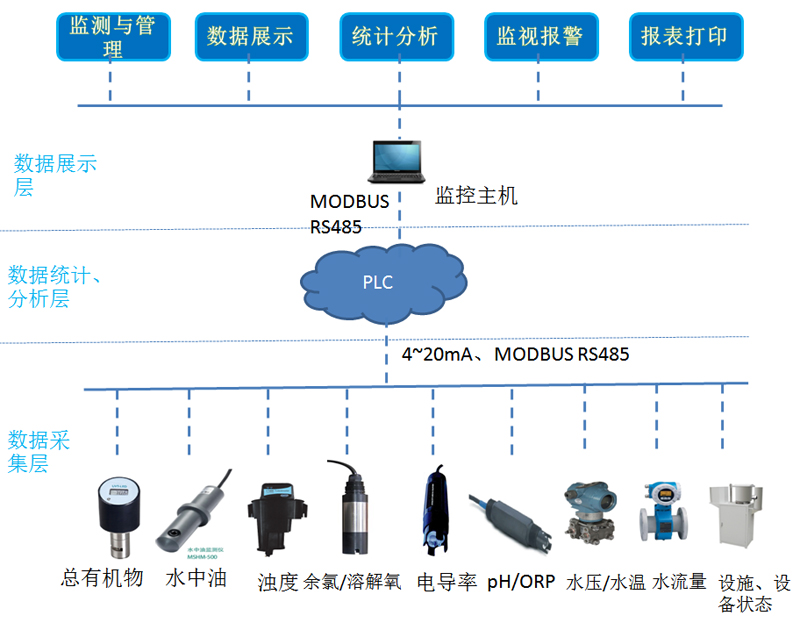

系统架构

（类似水质在线监测项目系统架构图示例）

产品简介

美淼水质在线监测和预警系统分为三部分：

第一部分：数据采集层

采集水中的PH、TOC、电导率、COD、总氮、总磷、溶解氧、水流量等指标；

第二部分：数据统计、分析层

通过PLC将仪表数据转换成工程量后，进行统计、分析、存储；

第三部分：数据展示层

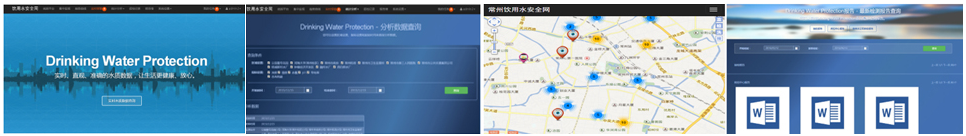

以可视化的界面实现数据监测与管理、数据展示、统计分析、监视报警、报表打印等功能。

功能描述

开发DCS集散控制系统的检测预警平台，对水质仪表实现监视和报警。实时在线监测进水、出水中的水质动态数据传至监控上位机，并预留无限点数据接口，该系统可在上位机上进行集中监视和查询实时、历史数据和变化趋势，并显示所有检测点数据，每日各检测点检测最 大值、最小值、平均值、标准差统计并自动形成报表。该系统具有异常预警功能，能提供数据分级的限值预警和报警，提供实时报警监视功能，历史报警查询，辅助管理者评价饮水是否安全。

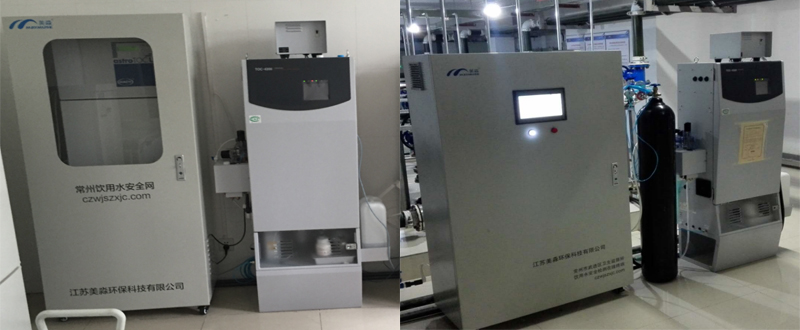

                                               (类似水质在线监测项目监测机柜示例)

功能说明

1. 设备状态及水质信息采集

    PH、电导率、TOC、COD、总氮、总磷、溶解氧、水流量等信息

2. 数据存储和查询

    数据存储年限不少于5年

    水质数据的报表查询和显示

    水质数据的历史曲线和实时曲线查询和显示

    水质数据的报警信息查询和显示

    数据采集、存储功能

3.集中监视、趋势和报警功能

    全系统监视，包括监测点集中画面监视、历史趋势查询、实时报警、历史报警查询功能、系统通讯状态和工作状态监视。集中监视功能可以在监督所内网通过客户端软件方式，根据权限登陆浏览和操作
